Les systèmes automatisés
Comment décrire les actions effectiées par le système ?

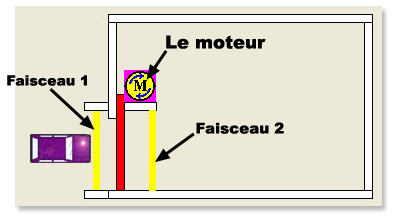

Nous allons essayer de décrire le fonctionnement d'une porte de garage automatisée.
Le système dispose de :
- deux capteurs : Les faisceaux 1 et 2 qui permettent de détecter l'arrivée et le passage d'une voiture.
- Un actionneur : le moteur qui permet d'ouvrir et fermer la porte.
Dans un premier temps, nous allons d’abord décrire le fonctionnement avec des phrases.
Dans un second temps, à l’aide de ces phrases nous allons décrire le fonctionnement avec un graphique.
