Structure Maquette ascenseur à 2 niveaux

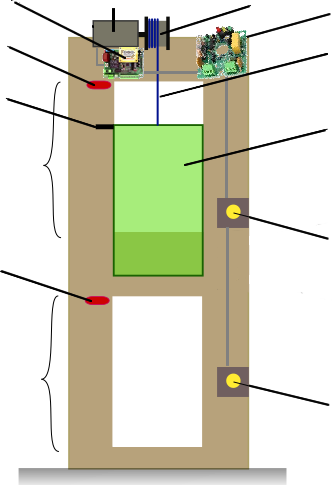

Identifier les différents éléments de la maquette d'ascenseur de 2 niveaux : La cabine se déplacera à l'étage désiré, si quelqu'un appuie sur les boutons BP niveau1 ou BP niveau2 (BP : Bouton Poussoir). C'est l'équivalent des boutons que l'on trouve à l'intérieur d'une vraie cabine d'ascenseur. Afin de savoir si la cabine est arrivée à un étage, les capteurs infra-rouge niveau1 et niveau2 envoient un signal au micro-processeur. Le principe de la détection de l'arrivée de la cabine à un étage se fait grâce à une languette fixée sur la cabine qui coupe le faisceau du capteur infra-rouge. Ainsi lorsque la cabine est entre 2 étages le signal envoyé au micro-processeur est de niveau bas (0 V), tandis que lorsque la cabine est arrivée à l'étage, le signal envoyé au micro-processeur est de niveau haut (5V). La cabine quant à elle est déplacée verticalement par l'intermédiaire d'un câble tracteur enroulé sur un tambour. Ce tambour est mis en rotation par un moteur électrique.
